02无线核相仪
GDHX-8500无线高低压语音核相仪
产品简介
GDHX-8500无线高低压语音核相仪又名全智能无线高压语音核相仪、无线高压核相器,简称核相仪或核相器,由无线接收器、探测器、伸缩绝缘杆等组成。接收器采用3.5寸真彩液晶屏,同屏显示核相
订购热线:021-54358329
产品介绍

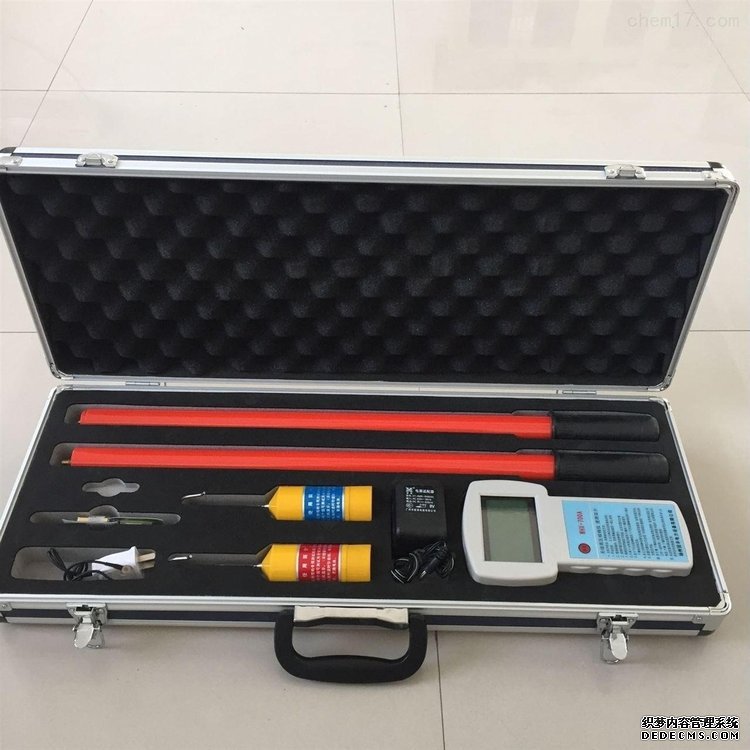

无线高压核相器,核相仪,核相器,无线核相仪/uploads/allimg/211212/0UR42055-0.jpg

GDHX-8500无线高低压语音核相仪



产品概述


GDHX-8500无线高低压语音核相仪又名全智能无线高压语音核相仪、无线高压核相器,简称核相仪或核相器,由无线接收器、探测器、伸缩绝缘杆等组成。接收器采用3.5寸真彩液晶屏,同屏显示核相结果、相位、频率、向量图指示,有“X信号正常、Y信号正常、同相、异相”等语音提示,清晰直观。空旷地面核相距离可达160m远,能对1V~550kV的电压线路全智能核相,其中35kV及以下的裸导线可以直接接触核相,35kV以上的裸导线采用非接触式核相,非接触核相是将探测器逐渐靠近被测导线,当感应到电场信号时就可以完成核相,这样无需直接接触高压导线,更加安全!本核相仪同时具有高压验电器、高压相位表、高压相序表的功能,可以用于验电、相序测试,变压器组别判断等。


产品参数

功    能

高低压无线语音核相、频率、相位、相序、验电测试

电    源

接收器: DC 7.4V可充锂电池

探测器: DC 3.7V可充锂电池

USB充电接口,连续工作约10小时

传输方式

315MHz、433MHz无线传输

核相距离

最.大约160m

显示模式

3.5寸真彩液晶屏显示

量    程

核相电压等级:AC 1V~550kV



相位:0.0°~360.0°



频率:45Hz~75Hz

分 辨 率

0.1°;0.1Hz

精    度(23℃±5℃,80%RH以下)

相位:≤±10°



频率:≤±2Hz

相别定性

同相:-30°~30°;异相: 90°~150°和210°~270°

语音功能

同相、异相、X信号正常、Y信号正常等语音功能

绝缘杆尺寸

拉伸后长约3.2m;收缩后长约0.6m(可选购5米杆)

数据存储

9999组

核相方式

接触核相:35kV以下裸导线,或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作)



非触核相:35kV以上裸导线,或110kV以上线路采用非接触核相,逐渐靠近该导线。(带绝缘杆操作)

验电指示

探测器“嘟--嘟--嘟”蜂鸣声

换    档

自动换档

采样速率

2次/秒

仪表尺寸

探测器:长宽厚145mm×60mm×48mm



接收器:长宽厚250mm×100mm×40mm

背光控制

上下箭头键调整背光亮度

感应强度控制

根据感应的电场强不同,探测器能自动控制放大倍数,便于排线密集场所核相

数据保持

测试模式下按HOLD键保持数据,再按HOLD键取消保持

退出功能

ESC键退出当前功能界面,返回上级目录

数据查阅

ENTER进入数据查阅模式后,按箭头键翻阅所存数据

无信号指示

当接收器没有收到发射信号时动态显示“----”符号

自动关机

开机约15分钟后,仪表自动关机,以降低电池消耗

电池电压

当电池电量不足时:

探测器:电源指示灯慢闪,提醒充电;

接收端:电池电压低符号显示,提醒充电

额定电流

探测器:35mA max;接收器:300mA max

仪表质量

探测器:205g(含电池)



接收器:395g(含电池)



绝缘杆:1.2 kg(3米杆)、1.45kg(5米杆)



总质量:7kg(含仪表箱,配置5米杆及箱约9.8 kg)

工作温湿度

-10℃~40℃;80%Rh以下

存放温湿度

-10℃~60℃;70%Rh以下

干    扰

无特强电磁场;无433MHz、315MHz同频干扰

绝缘强度

绝缘杆:AC 110kV/rms(绝缘杆全部拉伸后,两端之间)



探测器:2000V/rms(外壳两端之间)



接收器:2000V/rms(外壳两端之间)

结    构

防滴漏Ⅱ型、IP63

适合安规

GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家新颁布电力行业标准《带电作业用1kV~35kV便携式核相器通用技术条件DL/T971-2005》要求



符合IEC61481-A2:2004;IEC 61243-1 ed.2:2003标准
